五金沖壓件模具設計要點與原則

五金沖壓模具是、大批量生產金屬零件的基礎。其設計質量直接影響產品質量、生產效率、模具壽命和成本。要點與原則如下：

1.理解產品需求：

圖紙分析：透徹理解零件圖紙的幾何形狀、尺寸精度（公差）、形位公差、材料（牌號、厚度、狀態）、表面質量要求（毛刺高度、壓痕、劃痕）等。

工藝性審查：評估零件的沖壓工藝性（如圓角半徑、孔間距、孔邊距、彎曲半徑等是否合理），必要時提出DFM（面向制造的設計）建議。

2.合理制定工藝方案：

工序分解：根據零件復雜程度，確定采用單工序模、復合模還是連續模（級進模）。連續模是生產，需設計排樣圖。

排樣優化：化材料利用率（步距、搭邊值），考慮送料方向、載體形式、毛刺方向、后續工序要求等。

工序順序：科學安排沖裁、彎曲、拉深、成形、翻邊、等工序的先后順序，避免干涉，保證成形質量。

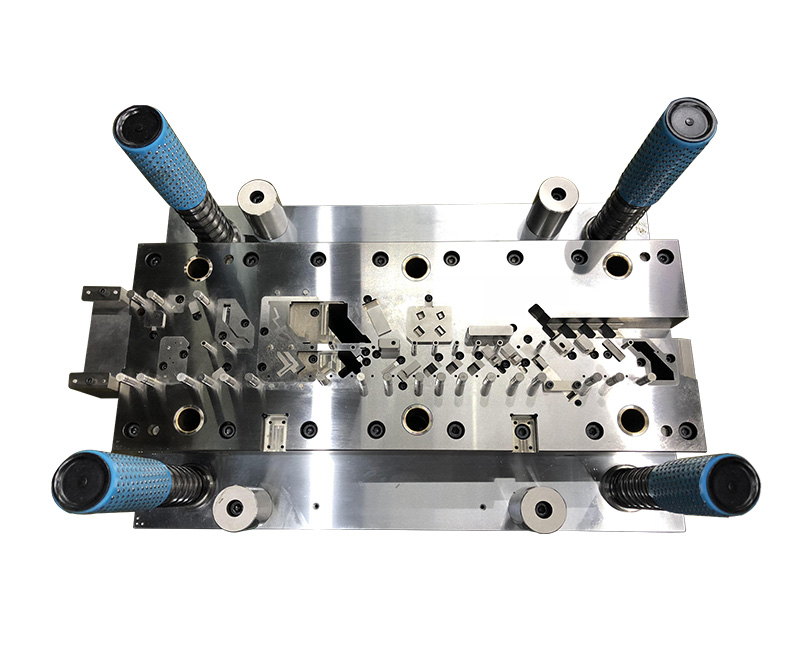

3.的結構設計：

模架與導向：選用合適類型（標準或非標）和精度的模架（如兩板模、三板模）。采用高精度導向（導柱導套、滾珠導柱、導板等），確保上下模運動平穩、同心。

工作部件設計：

凸模/凹模：根據工序選擇結構（整體式、鑲拼式），計算工作尺寸（考慮磨損、回彈、材料收縮），合理選擇間隙（一般取料厚8-12%，硬質合金可選6-8%）。

卸料/頂料機構：設計可靠的卸料板（固定/彈性）、頂料銷/塊，確保順利脫模和送料。

定位裝置：設計可靠的送料初始定位（擋料銷、導正銷）和工序間定位（導正銷、側刃、導料板），保證步距精度和孔位精度。

標準件選用：盡可能選用標準模架、導柱導套、彈簧、螺釘?shù)?，降低成本，縮短周期。

4.材料與熱處理：

材料選擇：根據零件產量、精度要求、沖壓性質（沖裁、成形、拉深）選擇合適模具鋼（如Cr12MoV,SKD11,DC53,硬質合金等）。

熱處理與表面處理：進行合理的熱處理（淬火、回火）以獲得高硬度、耐磨性和韌性。關鍵部位可進行表面強化（如TD處理、PVD/CVD涂層）以大幅提高壽命。

5.強度、剛度與壽命：

力學校核：計算沖裁力、卸料力、壓料力、彎曲力等，確保模架、模板、工作部件有足夠的強度和剛度抵抗變形和斷裂。

磨損控制：優化間隙、選用耐磨材料、表面處理、良好潤滑以減少磨損，延長模具壽命。

6.安全性與可操作性：

防護設計：考慮操作安全，設置必要的防護裝置。

維護便利：設計便于拆裝、更換易損件（鑲件）、清理廢料和潤滑的結構。

設計原則總結

功能性原則：確保模具能穩定、可靠地生產出符合圖紙要求的合格產品。

可靠性原則：模具結構堅固耐用，關鍵部件壽命長，故障率低。

經濟性原則：在滿足功能和質量前提下，優化設計（如排樣、結構簡化、標準件應用），降低制造成本和維護成本，提高生產效率（高速、自動化）。

安全性原則：保障操作人員和設備安全。

工藝性原則：設計符合沖壓工藝規律，便于制造、裝配、調試、維修和刃磨。

標準化原則：盡可能采用標準件、通用結構，減少非標設計。

遵循這些要點與原則，是設計出高質量、率、長壽命五金沖壓模具的關鍵。
